LCD 1602 3.3V XD
LCD 1602 3.3V XD
LCD 1602 3.3V XD
LCD 1602 3.3V XD
LCD 1602 3.3V XD
LCD 1602 3.3V XD

LCD 1602 3.3V XD

46.000₫ 55.000₫ - 16 %

Mã SKU: K2L6-N1

Số lượng
  • Vận chuyển
    Khách hàng dễ dàng kiểm tra đơn hàng tại mục "hành trình đơn hàng"
  • Cước vận chuyển
    Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày.
  • Dịch vụ hậu mãi
    Tất cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn.
  • Sản phẩm chất lượng
    Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận.

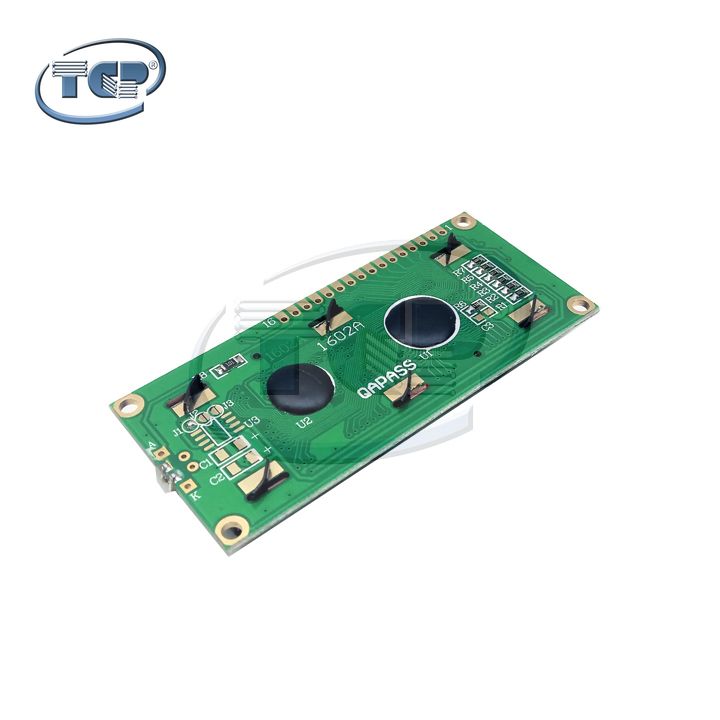

LCD1602



  • Dùng để hiển thị dữ liệu 16x2 line, chữ đen nền xanh

  • Được sử dụng rộng rãi trong các mạch điển tử

  • Hiển thị linh hoạt 5x8 dots với con trỏ

  • Giao tiếp với nhiều vi điều khiển



  1. Điện áp hoạt động từ 3VDC đến 5VDC

  2. Sơ đồ chân:

  • 1   VSS: Ground

  • 2   VDD: +3V hoặc +5V

  • 3   VE: điều chỉnh độ tương phản màn hình

  • 4   Register select: Lựa chọn thanh ghi

    • Logic 0: Bus DB0 – DB7 nối với thanh ghi IR của LCD ở chế độ ghi hoặc bộ đếm địa chỉ ở chế độ đọc

    • Logic 1: Bus DB0-DB7 nối với thanh ghi DR của LCD

  • 5   Read/Write: lựa chọn chế độ đọc/ghi

    • Logic 0: để ghi

    • Logic 1: để đọc

  • 6   Enable: khi dữ liệu được đặt ở bus DB0-DB7 có xung ở chân 6 thì các lệnh mới được chấp nhận

  • 7 - 14      Data0 – Data7: tám chân nhận dữ liệu

    • Truyền 8 bit: cả 8 chân được sử dụng

    • Truyền 4 bit: chân 4 – 7 được sử dụng

  • 15 Backlight Anode: Dương nguồn của đèn nền

  • 16 Backlight Cathode: Âm nguồn của đèn nền



 Sản phẩm được bảo hành theo cấp độ bảo hành của Cửa hàng linh kiện TCP.

 Sản phẩm khi bán được test rất cẩn thận và dán tem bảo hành của Công ty TCP.

 Khi quý khách mua hàng trực tiếp sẽ có bộ phận kỹ thuật test sản phẩm cho quý khách xem và dán tem bảo hành.

 Trường hợp quý khách mua về mà lỗi do nhà sản xuất thì sẽ được bảo hành, sửa chữa miễn phí hoặc đổi mới cho khách hàng.

 Sản phẩm không bảo hành trong trường hợp cháy nổ, vỡ nát, chập mạch.

 Sản phẩm trong thời gian bảo hành sẽ được sửa chữa miễn phí với thời gian nhanh nhất.

 Quý khách mua hàng online chúng tôi đảm bảo test hàng cẩn thận trước khi gửi đi, trường hợp quý khách nhận được hàng bị lỗi do nhà sản xuất thì yêu cầu quý khách gửi lại chúng tôi sẽ bảo hành miễn phí cho quý khách.
